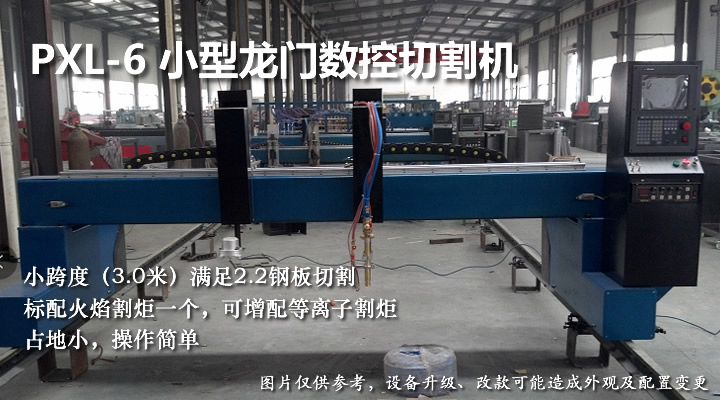

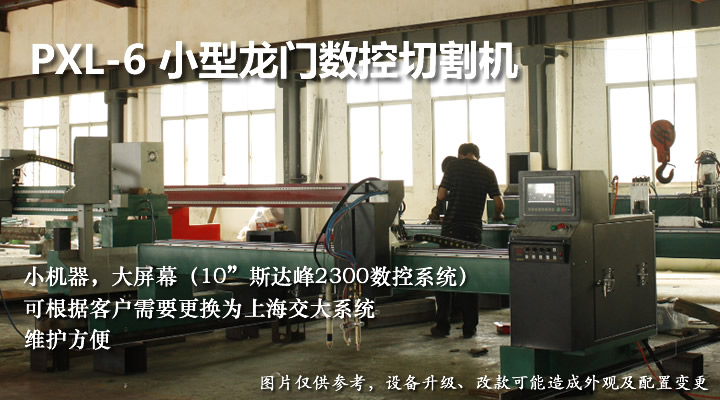

屬小型龍門式數控火焰切割機，設備跨度3000*6000mm，有效切割尺寸：2200mm*4500mm，采用雙邊驅動，運行穩定，配置好，工作效率高，可用于各種異形碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型鋼板下料。還可根據用戶要求配置多把割炬。

　　設備標配：北京斯達特SH-2300嵌入式數控切割控制系統；雙邊驅動；三相混合式步進驅動系統；德國行星齒輪減速器；臺灣圓軌；火焰割炬系統一套；電動調高一套；18Kg電梯精軌；可根據需要增配一把火焰割炬或等離子割炬（需增配等離子弧壓自動調高）

　　標配橫向跨度：3000mm；縱向長度：6000mm。有效切割寬度2.2m；有效切割長度4.5m?？筛鶕?jù)需要增加縱向?qū)к?

產品特點：
1、橫梁：采用方管對焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；
2、縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_灣進口的圓軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，確保了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用德國原裝進口的行星齒輪減速器，可以很好的確保運動的精度和平衡度；
3、縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向；
4、驅動系統深圳雷賽三相步進驅動技術，使整機運行平穩，速度變速范圍寬，加速時間短；
5、簡單易用的自動編程系統，使數控編程不再復雜，輕而易舉；
6、數控控制系統采用北京斯達特系統，配合PLC作輸入輸出控制，使該電氣系統具有優良穩定性和強抗干擾；

產品主要技術性能指標：
1、切割形狀：可編程切割直線和圓弧構成的任意平面形狀鋼板零件；
2、切割精度：國家標準JB/T10045.3－99；
3、切割寬度：橫向跨度3000mm，有效切割寬度2200mm；
4、軌道長度：軌道長度6000mm，有效切割長度4500mm，可以根據客戶需求加長；
5、割炬配置：割炬系統一套；
6、切割厚度：火焰切割5-160mm，超過此厚度需另行定做；等離子切割厚度由用戶所選定的等離子電源決定；
7、點火調高：自動點火，電容式火焰自動調高系統或弧壓式等離子自動調高系統；
8、數控系統：北京斯達特數控切割控制系統，簡單易用，穩定可靠；
9、數控編程：基于AutoCAD的全自動圖形化編程軟件；
10、文件傳輸：配USB接口；
11、切割氣體：氧氣+乙炔 或丙烷；
12、調速范圍：0---15000mm/min（米/分鐘）。
